Ein ETL-Prozess endet ohne Exception — aber wurde wirklich alles geladen, was hätte geladen werden müssen? Allein der Umstand, dass ein Prozess nicht abgebrochen ist, sagt noch nichts darüber, ob er auch das getan hat, was von ihm erwartet wurde. Ein les- und auswertbares Protokoll macht den Unterschied zwischen Bauchgefühl und belastbarer Aussage.
Dieses Design Pattern protokolliert einen ETL-Lauf auf drei Ebenen und beantwortet damit die Fragen, an denen sich Erfolg oder Misserfolg festmachen lassen:
- Wie lange dauert der ETL-Prozess insgesamt?
- Wie lange dauert die Ausführung einer Komponente — einer gespeicherten Prozedur, eines SSIS-Pakets oder eines anderen Bausteins?
- Wie lange dauert die Ausführung eines konkreten SQL-Statements?
- Wie viele Datensätze hat ein SQL-Statement tatsächlich bearbeitet?
- Und über allem: Wurde der Prozess als Ganzes, eine Komponente oder ein einzelnes Statement erfolgreich ausgeführt?
TL;DR — was dieser Artikel zeigt:
- Dreistufige Protokollierung — die Tabellen [LL].[Execution], [LL].[Component] und [LL].[Trace] halten Lauf, Komponente und Aktion mit wachsender Granularität fest.
- Stored-Procedure-Werkzeugkasten — Prozeduren wie [LL].[spInsertTrace] und [LL].[spUpdateTrace] schreiben und aktualisieren die Protokolldatensätze.
- Exception-Handling mit [LL].[Error] — ein TRY/CATCH-Pattern beendet den Lauf geordnet und legt jeden Fehler auswertbar ab.
- Fortsetzung der ETL-Architektur — das Beispiel nutzt das Schema T2 aus dem Architektur-Artikel und ergänzt es um die Logging-Schicht.
Voraussetzung. SQL Server, Grundverständnis von gespeicherten Prozeduren und TRY/CATCH. Der Artikel gehört zum ETL-Design-Pattern-Cluster; als Vorlauf empfehlen sich Datenqualität in einem ETL-Prozess und Architektur eines ETL-Prozesses.
Inhalt
- Das Ergebnis
- Und nun die Herleitung…
- Dreistufige Protokollierung
- Tabellenbeschreibung, Deklaration und Datenmodell
- Status der Ausführung des ETL-Prozesses
- Prozeduren für die Protokollierung
- Exception Handling
- Beispiel für die Protokollierung und das Exception-Handling in einem ETL-Prozess
- Fazit
- FAQ
- Verwandte Artikel
Das Ergebnis
Die Vorgehensweise ist im Kern geradeheraus: Zu Beginn jeder Aktion wird ein Protokolldatensatz geschrieben, nach ihrer Beendigung wird dieser mit dem Status Erfolg oder Misserfolg — und gegebenenfalls weiteren hilfreichen Informationen — aktualisiert. That’s it! Ein bisschen mehr darf es dann aber doch noch sein …
Auch wenn die Erstellung eines Protokolls an sich keine große Sache ist bzw. sein sollte, gibt es doch einiges dazu zu schreiben. Fangen wir mit dem Ergebnis an und zäumen das Pferd von hinten auf. Die hier vorgestellte Prozessprotokollierung ist dreistufig und verwendet die folgenden Protokoll-Tabellen:
- [LL].[Execution]
- [LL].[Component]
- [LL].[Trace]
In diesen Tabellen werden ein ETL-Prozess und die damit verbundenen Komponenten und Arbeitsschritte mit wachsender Granularität – von oben nach unten gelesen – protokolliert. Der ETL-Prozess, die Komponenten und die einzelnen Arbeitsschritte werden mit genau einem Datensatz protokolliert.
Eng mit der Protokollierung des Prozesses verbunden ist natürlich auch die Protokollierung von Fehlern. Die hier vorgestellte Vorgehensweise verwendet dafür die folgende Tabelle:
- [LL].[Error]
Die folgenden Abbildungen zeigen das Ergebnis der dreistufigen Protokollierung eines einfachen, kompakten, aber vollständigen ETL-Prozesses.
In der Tabelle [LL].[Trace] wird jede Aktion unter anderem mit dem Namen der Prozedur, der Zielentität, die von der Prozedur bearbeitet wird, einer kurzen Beschreibung, was konkret gemacht wurde, und weiteren Informationen wie der Anzahl der betroffenen Datensätze und der Dauer der Ausführung protokolliert.

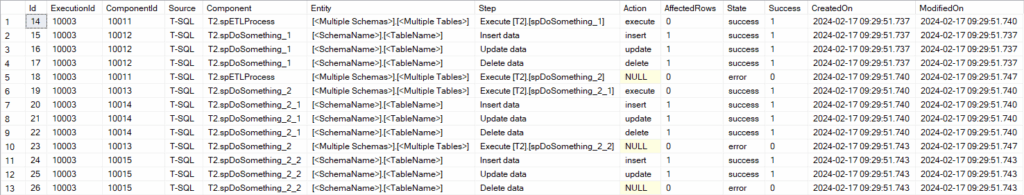

![Result-Set der Tabelle [LL].[Trace]: mehrere Trace-Datensätze je einer Aktion, mit Spalten Component, Entity, Action, AffectedRows, State und Success aus einem Beispiel-Lauf.](https://sql.marcus-belz.de/wp-content/uploads/2026/06/041001-1024x195.png)
In der Tabelle [LL].[Component] werden die Aufrufe von Prozeduren und SSIS-Paketen oder – allgemein ausgedrückt – Komponenten protokolliert. Auch hier werden eine kurze Beschreibung der Aufgabe der Komponente, die Zielentität und die Dauer der Ausführung protokolliert.
![Result-Set der Tabelle [LL].[Component]: ein Datensatz pro aufgerufener Komponente mit Component, Entity, State und Success.](https://sql.marcus-belz.de/wp-content/uploads/2026/06/041002-1024x93.png)
Auf der obersten Ebene wird jede Ausführung des ETL-Prozesses in der Tabelle [LL].[Execution] mit genau einem Datensatz protokolliert.
![Result-Set der Tabelle [LL].[Execution]: ein einzelner Datensatz für den gesamten ETL-Lauf mit Process, Start, End, State und Success.](https://sql.marcus-belz.de/wp-content/uploads/2026/06/041003-1024x35.png)
Alle Tabellen für die Prozessprotokollierung enthalten zwei Spalten [State] und [Success], in denen der Erfolg oder Misserfolg der Ausführung einer Aktion, einer Komponente oder des ETL-Prozesses gespeichert wird.
Und nun die Herleitung…
Nach der kurzen Einführung des Ergebnisses sind die folgenden Aspekte der Vorgehensweise zu klären:
- Dreistufige Protokollierung
- Tabellenbeschreibung, Deklaration und Datenmodell
- Status der Ausführung des ETL-Prozesses
- Prozeduren für die Protokollierung
- Exception Handling
- Beispiel für die Protokollierung und das Exception-Handling in einem ETL-Prozess
Dreistufige Protokollierung
Die Vorgehensweise sieht die Protokollierung eines ETL-Prozesses in den drei Tabellen [LL].[Execution], [LL].[Component] und [LL].[Trace] vor. Jede der Tabellen ist für die Protokollierung von bestimmten Artefakten vorgesehen. Dieser Abschnitt stellt die Verwendung der jeweiligen Tabellen, ihre Spalten und den Code für ihre Erstellung vor.
[LL].[Execution]
In dieser Tabelle wird die Ausführung eines ETL-Prozesses mit genau einem Datensatz protokolliert. Ein ETL-Prozess hat immer eine Einstiegsfunktion. Das kann eine gespeicherte Prozedur, ein SSIS-Paket, ein Talend-Job oder ein SQL Server Agent-Job sein. Zu Beginn der Ausführung der Einstiegsfunktion wird ein Protokolldatensatz in diese Tabelle eingefügt. Nach erfolgreicher Verarbeitung aller Aufgaben wird dieser Datensatz mit dem Status success aktualisiert, im Fehlerfall mit dem Status error. Damit enthält diese Tabelle eine Übersicht über alle Ausführungen des ETL-Prozesses und stellt Informationen wie den Status und die Dauer der Ausführung bereit.
[LL].[Component]
In dieser Tabelle wird die Ausführung einer Komponente mit genau einem Datensatz protokolliert. Eine Komponente kann eine gespeicherte Prozedur, ein SSIS-Paket oder ein Talend-Job sein. Eine Komponente zeichnet sich dadurch aus, dass sie eine oder mehrere Datenmanipulationen steuert und ausführt. Wie schon bei der Tabelle [LL].[Execution] wird zu Beginn der Ausführung ein Protokolldatensatz in diese Tabelle eingefügt und nach Beendigung mit dem Status success oder dem Status error aktualisiert. Damit enthält diese Tabelle je Ausführung des ETL-Prozesses eine Liste der ausgeführten Komponenten und stellt Informationen wie den Status und die Dauer der Ausführung bereit.
[LL].[Trace]
Die Bezeichnung dieser Tabelle enthält schon den Hinweis, dass die Tabelle für die detaillierte Protokollierung der Aktionen des ETL-Prozesses vorgesehen ist, eben einen Trace erstellt. Welche Aktionen protokolliert werden, ist eine Design-Entscheidung des Entwicklers. Es empfiehlt sich aber, mindestens jedes INSERT-, UPDATE- und DELETE-Statement mit einem eigenen Protokolldatensatz zu protokollieren. Die Tabelle sieht neben den bereits oben erwähnten Status-Feldern auch die Speicherung der Anzahl der betroffenen Datensätze vor und gibt dem Entwickler damit die Möglichkeit zu beurteilen, ob die Statements genau das gemacht haben, was erwartet wurde.
[LL].[Error]
Fehler, die in einem ETL-Prozess erkannt wurden, sind natürlich zu protokollieren. Zu unterscheiden ist die Protokollierung von Exceptions und Datenfehlern. Die Struktur dieser Tabelle ist auf die Protokollierung von Datenfehlern ausgelegt und enthält Spalten, in denen jeder Datenfehler vollständig, les- und auswertbar protokolliert werden kann. Dieser Artikel legt den Fokus auf die Protokollierung eines ETL-Prozesses und nicht auf die Protokollierung von Datenfehlern. Die Protokollierung des Prozesses ist eng mit einem expliziten Exception-Handling verbunden. Dem Exception-Handling und der Protokollierung von Exceptions ist ein separater Abschnitt gewidmet.
Der Schemaname LL
Der Schemaname LL steht für Logging Layer. In diesem Schema sind alle Protokolltabellen und die gespeicherten Prozeduren, die für die Protokollierung verwendet werden, abgelegt.

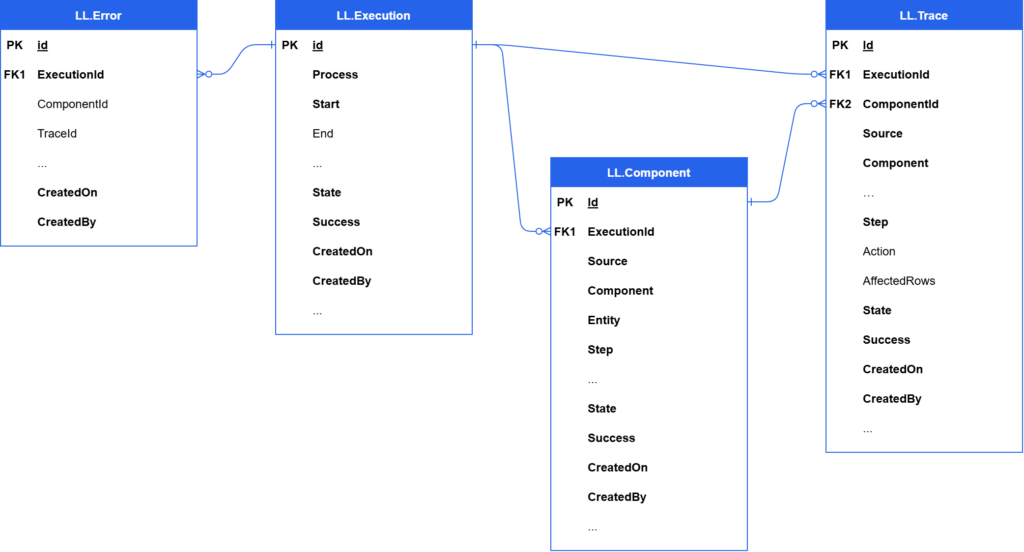

Tabellenbeschreibung, Deklaration und Datenmodell
Die folgenden Abschnitte beschreiben die Tabellen für die Protokollierung des Prozesses sowie die Tabelle für die Protokollierung von Fehlern. Abschließend findet sich ein Diagramm mit dem Datenmodell zu diesen Tabellen.
[LL].[Execution]
Spalten
Die Tabelle enthält die folgenden Spalten:
| Spalte | Datentyp | Null? | Beschreibung |
|---|---|---|---|
[Id] | bigint (IDENTITY) | NOT NULL | Primärschlüssel, fortlaufende Lauf-Id. |
[Process] | nvarchar(max) | NOT NULL | Name des ETL-Prozesses. |
[Start] | datetime | NOT NULL | Startzeitpunkt des Laufs (UTC). |
[End] | datetime | NULL | Endzeitpunkt des Laufs. |
[DeltaStart] | datetime | NULL | Beginn des Delta-Zeitfensters (für inkrementelle Loads). |
[DeltaEnd] | datetime | NULL | Ende des Delta-Zeitfensters. |
[User] | nvarchar(128) | NULL | Ausführender DB-Login (SUSER_SNAME()). |
[Machine] | nvarchar(128) | NULL | Host, von dem der Lauf gestartet wurde. |
[Version] | int | NULL | Versionsnummer des ETL-Prozesses. |
[State] | nvarchar(128) | NULL | Status: processing / warning / success / error. |
[Success] | bit | NULL | 0 = nicht (erfolgreich) abgeschlossen, 1 = erfolgreich. |
[CreatedOn] | datetime | NOT NULL | Anlage-Zeitpunkt, Default GETUTCDATE(). |
[CreatedBy] | nvarchar(100) | NOT NULL | Anlegender Login, Default SUSER_SNAME(). |
[ModifiedOn] | datetime | NULL | Letzte Änderung, per Update-Trigger gesetzt. |
[ModifiedBy] | nvarchar(100) | NULL | Login der letzten Änderung, per Update-Trigger gesetzt. |
Deklaration
Die Tabelle wird über die folgende Anweisung erstellt:
1: -- ----------------------------------------------------------------------------
2: -- [LL].[Execution] — Logging-Tabelle (oberste Ebene): pro ETL-Lauf genau ein
3: -- Datensatz. Wird zu Beginn der Einstiegs-Procedure mit [State] = 'processing'</
4: -- eingefuegt und am Ende mit 'success' oder 'error' aktualisiert.
5: -- ----------------------------------------------------------------------------
6: CREATE TABLE [LL].[Execution]
7: (
8: [Id] bigint IDENTITY (1, 1) NOT NULL
9: ,[Process] nvarchar(max) NOT NULL
10: ,[Start] datetime NOT NULL
11: ,[End] datetime NULL
12: ,[DeltaStart] datetime NULL
13: ,[DeltaEnd] datetime NULL
14: ,[User] nvarchar(128) NULL
15: ,[Machine] nvarchar(128) NULL
16: ,[Version] int NULL
17: ,[State] nvarchar(128) NULL
18: ,[Success] bit NULL
19: ,[CreatedOn] datetime
20: CONSTRAINT [DF_LL_Execution_CreatedOn]
21: DEFAULT (GETUTCDATE()) NOT NULL
22: ,[CreatedBy] nvarchar(100)
23: CONSTRAINT [DF_LL_Execution_CreatedBy]
24: DEFAULT (SUSER_SNAME()) NOT NULL
25: ,[ModifiedOn] datetime NULL
26: ,[ModifiedBy] nvarchar(100) NULL
27: ,CONSTRAINT [PK_LL_Execution]
28: PRIMARY KEY CLUSTERED ([Id] ASC)
29: );
30: GO
31:
32: CREATE TRIGGER [LL].[TR_LL_Execution_Update]
33: ON [LL].[Execution]
34: FOR UPDATE
35: AS
36: BEGIN
37: SET NOCOUNT ON;
38:
39: UPDATE [LL].[Execution]
40: SET
41: [ModifiedOn] = GETUTCDATE()
42: ,[ModifiedBy] = SUSER_SNAME()
43: FROM
44: [LL].[Execution]
45: INNER JOIN inserted
46: ON inserted.[Id] = [LL].[Execution].[Id];
47: END;
48: GO
[LL].[Component]
Spalten
| Spalte | Datentyp | Null? | Beschreibung |
|---|---|---|---|
[Id] | bigint (IDENTITY) | NOT NULL | Primärschlüssel der Komponente. |
[ExecutionId] | bigint | NOT NULL | Fremdschlüssel auf [LL].[Execution]. |
[Source] | nvarchar(5) | NOT NULL | Art der Quelle (z. B. SSIS, T-SQL). |
[Component] | nvarchar(128) | NOT NULL | Name der Komponente (Prozedur, Paket, Job). |
[Version] | int | NULL | Versionsnummer der Komponente. |
[Entity] | nvarchar(128) | NOT NULL | Zielentität, die die Komponente bearbeitet. |
[Step] | nvarchar(max) | NOT NULL | Beschreibung des Arbeitsschritts. |
[Description] | nvarchar(max) | NULL | Zusätzliche Beschreibung. |
[FileId] | bigint | NULL | Verweis auf eine verarbeitete Datei. |
[State] | nvarchar(128) | NULL | Status: processing / warning / success / error. |
[Success] | bit | NULL | 0 = nicht (erfolgreich) abgeschlossen, 1 = erfolgreich. |
[CreatedOn] | datetime | NOT NULL | Anlage-Zeitpunkt, Default GETUTCDATE(). |
[CreatedBy] | nvarchar(100) | NOT NULL | Anlegender Login, Default SUSER_SNAME(). |
[ModifiedOn] | datetime | NULL | Letzte Änderung, per Update-Trigger gesetzt. |
[ModifiedBy] | nvarchar(100) | NULL | Login der letzten Änderung, per Update-Trigger gesetzt. |
Deklaration
1: -- ----------------------------------------------------------------------------
2: -- [LL].[Component] — Logging-Tabelle (mittlere Ebene): pro Komponenten-Aufruf
3: -- (gespeicherte Prozedur, SSIS-Paket, Talend-Job) genau ein Datensatz.
4: -- Fremdschluessel auf [LL].[Execution].
5: -- ----------------------------------------------------------------------------
6: CREATE TABLE [LL].[Component]
7: (
8: [Id] bigint IDENTITY (1, 1) NOT NULL
9: ,[ExecutionId] bigint NOT NULL
10: ,[Source] nvarchar(5) NOT NULL
11: ,[Component] nvarchar(128) NOT NULL
12: ,[Version] int NULL
13: ,[Entity] nvarchar(128) NOT NULL
14: ,[Step] nvarchar(max) NOT NULL
15: ,[Description] nvarchar(max) NULL
16: ,[FileId] bigint NULL
17: ,[State] nvarchar(128) NULL
18: ,[Success] bit NULL
19: ,[CreatedOn] datetime
20: CONSTRAINT [DF_LL_Component_CreatedOn]
21: DEFAULT (GETUTCDATE()) NOT NULL
22: ,[CreatedBy] nvarchar(100)
23: CONSTRAINT [DF_LL_Component_CreatedBy]
24: DEFAULT (SUSER_SNAME()) NOT NULL
25: ,[ModifiedOn] datetime NULL
26: ,[ModifiedBy] nvarchar(100) NULL
27: ,CONSTRAINT [PK_LL_Component]
28: PRIMARY KEY CLUSTERED ([Id] ASC)
29: ,CONSTRAINT [FK_LL_Component_ExecutionId]
30: FOREIGN KEY ([ExecutionId])
31: REFERENCES [LL].[Execution] ([Id])
32: );
33: GO
34:
35: CREATE TRIGGER [LL].[TR_LL_Component_Update]
36: ON [LL].[Component]
37: FOR UPDATE
38: AS
39: BEGIN
40: SET NOCOUNT ON;
41:
42: UPDATE [LL].[Component]
43: SET
44: [ModifiedOn] = GETUTCDATE()
45: ,[ModifiedBy] = SUSER_SNAME()
46: FROM
47: [LL].[Component]
48: INNER JOIN inserted
49: ON inserted.[Id] = [LL].[Component].[Id];
50: END;
51: GO
[LL].[Trace]
Spalten
| Spalte | Datentyp | Null? | Beschreibung |
|---|---|---|---|
[Id] | bigint (IDENTITY) | NOT NULL | Primärschlüssel des Trace-Datensatzes. |
[ExecutionId] | bigint | NOT NULL | Fremdschlüssel auf [LL].[Execution]. |
[ComponentId] | bigint | NOT NULL | Fremdschlüssel auf [LL].[Component]. |
[Source] | nvarchar(5) | NOT NULL | Art der Quelle (z. B. SSIS, T-SQL). |
[Component] | nvarchar(128) | NOT NULL | Name der aufrufenden Komponente. |
[Task] | nvarchar(128) | NULL | Task-Name (z. B. SSIS-Task). |
[Entity] | nvarchar(128) | NULL | Zielentität der Aktion. |
[Step] | nvarchar(max) | NOT NULL | Beschreibung des Arbeitsschritts. |
[Description] | nvarchar(max) | NULL | Zusätzliche Beschreibung. |
[FileId] | bigint | NULL | Verweis auf eine verarbeitete Datei. |
[Action] | nvarchar(100) | NULL | Art der Aktion (insert / update / delete / …). |
[AffectedRows] | int | NULL | Anzahl der von der Aktion betroffenen Datensätze. |
[State] | nvarchar(100) | NOT NULL | Status: processing / warning / success / error. |
[Success] | bit | NOT NULL | 0 = nicht (erfolgreich) abgeschlossen, 1 = erfolgreich. |
[CreatedOn] | datetime | NOT NULL | Anlage-Zeitpunkt, Default GETUTCDATE(). |
[CreatedBy] | nvarchar(100) | NOT NULL | Anlegender Login, Default SUSER_SNAME(). |
[ModifiedOn] | datetime | NULL | Letzte Änderung, per Update-Trigger gesetzt. |
[ModifiedBy] | nvarchar(128) | NULL | Login der letzten Änderung, per Update-Trigger gesetzt. |
Deklaration
1: -- ----------------------------------------------------------------------------
2: -- [LL].[Trace] — Logging-Tabelle (feinste Ebene): pro einzelner Aktion
3: -- (INSERT/UPDATE/DELETE, einzelner SQL-Schritt, einzelner Task) genau ein
4: -- Datensatz. Fremdschluessel auf [LL].[Execution] und [LL].[Component].
5: -- ----------------------------------------------------------------------------
6: CREATE TABLE [LL].[Trace]
7: (
8: [Id] bigint IDENTITY (1, 1) NOT NULL
9: ,[ExecutionId] bigint NOT NULL
10: ,[ComponentId] bigint NOT NULL
11: ,[Source] nvarchar(5) NOT NULL
12: ,[Component] nvarchar(128) NOT NULL
13: ,[Task] nvarchar(128) NULL
14: ,[Entity] nvarchar(128) NULL
15: ,[Step] nvarchar(max) NOT NULL
16: ,[Description] nvarchar(max) NULL
17: ,[FileId] bigint NULL
18: ,[Action] nvarchar(100) NULL
19: ,[AffectedRows] int NULL
20: ,[State] nvarchar(100) NOT NULL
21: ,[Success] bit NOT NULL
22: ,[CreatedOn] datetime
23: CONSTRAINT [DF_LL_Trace_CreatedOn]
24: DEFAULT (GETUTCDATE()) NOT NULL
25: ,[CreatedBy] nvarchar(100)
26: CONSTRAINT [DF_LL_Trace_CreatedBy]
27: DEFAULT (SUSER_SNAME()) NOT NULL
28: ,[ModifiedOn] datetime NULL
29: ,[ModifiedBy] nvarchar(128) NULL
30: ,CONSTRAINT [PK_LL_Trace]
31: PRIMARY KEY CLUSTERED ([Id] ASC)
32: ,CONSTRAINT [FK_LL_Trace_ComponentId]
33: FOREIGN KEY ([ComponentId])
34: REFERENCES [LL].[Component] ([Id])
35: ,CONSTRAINT [FK_LL_Trace_ExecutionId]
36: FOREIGN KEY ([ExecutionId])
37: REFERENCES [LL].[Execution] ([Id])
38: );
39: GO
40:
41: CREATE TRIGGER [LL].[TR_LL_Trace_Update]
42: ON [LL].[Trace]
43: FOR UPDATE
44: AS
45: BEGIN
46: SET NOCOUNT ON;
47:
48: UPDATE [LL].[Trace]
49: SET
50: [ModifiedOn] = GETUTCDATE()
51: ,[ModifiedBy] = SUSER_SNAME()
52: FROM
53: [LL].[Trace]
54: INNER JOIN inserted
55: ON inserted.[Id] = [LL].[Trace].[Id];
56: END;
57: GO
[LL].[Error]
Wie oben bereits erwähnt, ist die Struktur dieser Tabelle auf die Protokollierung von Datenfehlern ausgelegt, die nicht Gegenstand dieses Artikels ist. Die Tabelle wird jedoch auch für die Protokollierung von Exceptions verwendet. Die folgende Beschreibung berücksichtigt nur jene Spalten, die für die Protokollierung einer Exception erforderlich sind.
Spalten
| Spalte | Datentyp | Null? | Beschreibung |
|---|---|---|---|
[Id] | bigint (IDENTITY) | NOT NULL | Primärschlüssel des Fehler-Datensatzes. |
[ExecutionId] | bigint | NOT NULL | Fremdschlüssel auf [LL].[Execution]. |
[ComponentId] | bigint | NULL | Fremdschlüssel auf [LL].[Component] (sofern bekannt). |
[TraceId] | bigint | NULL | Fremdschlüssel auf [LL].[Trace] (sofern bekannt). |
[ErrorType] | char(1) | NOT NULL | Art des Fehlers (Exception vs. Datenfehler). |
[Source] | nvarchar(5) | NOT NULL | Art der Quelle (z. B. SSIS, T-SQL). |
[Component] | nvarchar(128) | NOT NULL | Komponente, in der der Fehler aufgetreten ist. |
[TaskName] | nvarchar(128) | NULL | Task-Name. |
[Entity] | nvarchar(128) | NULL | Betroffene Zielentität. |
[Step] | nvarchar(max) | NULL | Arbeitsschritt, in dem der Fehler aufgetreten ist. |
[Description] | nvarchar(max) | NULL | Fehlertext (ERROR_MESSAGE()). |
[Number] | int | NULL | Fehlernummer (ERROR_NUMBER()). |
[Line] | int | NULL | Fehlerzeile (ERROR_LINE()). |
[State] | nvarchar(max) | NULL | Fehler-State (ERROR_STATE()). |
[CreatedOn] | datetime | NOT NULL | Anlage-Zeitpunkt, Default GETUTCDATE(). |
[CreatedBy] | nvarchar(100) | NOT NULL | Anlegender Login, Default SUSER_SNAME(). |
Deklaration
1: -- ----------------------------------------------------------------------------
2: -- [LL].[Error] — Logging-Tabelle fuer Exceptions und Datenfehler.
3: -- Im Kontext dieses Artikels nutzen wir nur die Exception-Spalten;
4: -- die Datenfehler-Spalten (ID1Value/ID2Value/ID3Value/ErrorValue,
5: -- ID*ColumnName, FileName, FileId) sind fuer einen Folge-Artikel relevant.
6: -- ----------------------------------------------------------------------------
7: CREATE TABLE [LL].[Error]
8: (
9: [Id] bigint IDENTITY (1, 1) NOT NULL
10: ,[ExecutionId] bigint NOT NULL
11: ,[ComponentId] bigint NULL
12: ,[TraceId] bigint NULL
13: ,[ErrorType] char(1) NOT NULL
14: ,[Source] nvarchar(5) NOT NULL
15: ,[Component] nvarchar(128) NOT NULL
16: ,[TaskName] nvarchar(128) NULL
17: ,[Entity] nvarchar(128) NULL
18: ,[Step] nvarchar(max) NULL
19: ,[SchemaName] nvarchar(128) NULL
20: ,[TableName] nvarchar(128) NULL
21: ,[FileId] bigint NULL
22: ,[ID1Value] nvarchar(max) NULL
23: ,[ID1ColumnName] nvarchar(128) NULL
24: ,[ID2Value] nvarchar(max) NULL
25: ,[ID2ColumnName] nvarchar(128) NULL
26: ,[ID3Value] nvarchar(max) NULL
27: ,[ID3ColumnName] nvarchar(128) NULL
28: ,[ErrorValue] nvarchar(max) NULL
29: ,[ErrorColumnName] nvarchar(128) NULL
30: ,[FileName] nvarchar(128) NULL
31: ,[Description] nvarchar(max) NULL
32: ,[Number] int NULL
33: ,[Line] int NULL
34: ,[State] nvarchar(max) NULL
35: ,[CreatedOn] datetime
36: CONSTRAINT [DF_LL_Error_CreatedOn]
37: DEFAULT (GETUTCDATE()) NOT NULL
38: ,[CreatedBy] nvarchar(100)
39: CONSTRAINT [DF_LL_Error_CreatedBy]
40: DEFAULT (SUSER_SNAME()) NOT NULL
41: ,CONSTRAINT [PK_LL_Error]
42: PRIMARY KEY CLUSTERED ([Id] ASC)
43: ,CONSTRAINT [FK_LL_Error_ExecutionId]
44: FOREIGN KEY ([ExecutionId])
45: REFERENCES [LL].[Execution] ([Id])
46: ,CONSTRAINT [FK_LL_Error_ComponentId]
47: FOREIGN KEY ([ComponentId])
48: REFERENCES [LL].[Component] ([Id])
49: ,CONSTRAINT [FK_LL_Error_TraceId]
50: FOREIGN KEY ([TraceId])
51: REFERENCES [LL].[Trace] ([Id])
52: );
53: GO
Datenmodell
![Datenmodell des LL-Schemas: [LL].[Execution], [LL].[Component] und [LL].[Trace] als 1:n-Kette von oben nach unten; [LL].[Error] mit Fremdschlüsseln auf alle drei Tabellen.](https://sql.marcus-belz.de/wp-content/uploads/2026/06/041004-1024x552.png)
Status der Ausführung des ETL-Prozesses
Alle Tabellen für die Prozessprotokollierung verfügen über zwei Spalten [State] und [Success], in denen der aktuelle Status des ETL-Prozesses, der Ausführung einer Komponente oder einer konkreten Aktion – zum Beispiel ein INSERT, UPDATE oder DELETE – gespeichert wird. Der aktuelle Status wird in der Spalte [State] mit den Texten processing, warning, success und error festgehalten. Der Erfolg wird in der Spalte [Success] mit 1 gespeichert. Erst durch die Kombination beider Status-Werte lässt sich der aktuelle Status zuverlässig ermitteln. Folgende Kombinationen sind zulässig:
[State] | [Success] | Bedeutung |
|---|---|---|
| processing | 0 | Aktion, Komponente oder Lauf wurde gestartet und läuft noch. |
| warning | 0 | Beendet, aber mit Warnung — nicht als Erfolg gewertet. |
| warning | 1 | Beendet mit Warnung, dennoch als Erfolg gewertet. |
| success | 1 | Erfolgreich abgeschlossen. |
| error | 0 | Mit Fehler abgebrochen. |
Andere Kombinationen von Statuswerten sind nicht zulässig. Die Prozeduren, die für die Prozessprotokollierung verwendet werden, lösen im Falle einer ungültigen übergebenen Kombination eine Exception aus.
Prozeduren für die Protokollierung
Für das Einfügen und Aktualisieren von Protokolldatensätzen in die oben genannten Tabellen stehen (unter anderem) die folgenden Prozeduren zur Verfügung:
| Prozedur | Schema | Zweck |
|---|---|---|
spInsertExecution | LL | Öffnet das Execution-Log (oberste Ebene) zu Beginn des Laufs. |
spUpdateExecution | LL | Schließt das Execution-Log mit Status success oder error. |
spInsertComponent | LL | Öffnet ein Component-Log für eine Komponente. |
spUpdateComponentSuccess | LL | Schließt ein Component-Log erfolgreich ab. |
spUpdateComponentError | LL | Schließt ein Component-Log im Fehlerfall ab. |
spInsertTrace | LL | Schreibt einen Trace-Datensatz für eine einzelne Aktion. |
spUpdateTrace | LL | Aktualisiert einen Trace-Datensatz (allgemein). |
spUpdateTraceSuccess | LL | Aktualisiert einen Trace-Datensatz auf success / 1. |
spUpdateTraceError | LL | Aktualisiert einen Trace-Datensatz auf error / 0. |
spInsertErrorException | LL | Schreibt eine abgefangene Exception nach [LL].[Error]. |
Im Wesentlichen führen diese Prozeduren ein INSERT oder UPDATE auf den Protokolltabellen aus. Die zu protokollierenden Werte werden als Parameter an die Prozeduren übergeben. Die Prozeduren prüfen die übergebenen Parameter und lösen im Fall ungültiger Parameter eine Exception aus. Für die Parameter-Prüfung und das einheitliche Auslösen von Fehlern verwenden sie die beiden Helfer [dbo].[spRaiseError] und [dbo].[fnIsNullOrEmpty].
Die folgenden Code-Beispiele zeigen die Prozeduren [LL].[spInsertTrace], [LL].[spUpdateTrace] und [LL].[spUpdateTraceSuccess]. Ergänzend zeigt [LL].[spInsertExecution] stellvertretend, dass alle übrigen Prozeduren nach demselben Muster aufgebaut sind: Parameter prüfen, INSERT bzw. UPDATE ausführen, die erzeugte Id zurückgeben.
[LL].[spInsertTrace]
1: -- ----------------------------------------------------------------------------
2: -- [LL].[spInsertTrace] — fuegt einen Trace-Datensatz in [LL].[Trace] ein
3: -- und liefert die generierte Id ueber @p_traceId zurueck.
4: -- ----------------------------------------------------------------------------
5: -- Parameter:
6: -- @p_executionId int Execution-Id des laufenden ETL-Laufs
7: -- @p_componentId int Component-Id des aufrufenden Komponenten-Logs
8: -- @p_traceId int OUTPUT Id des neu eingefuegten Trace-Datensatzes
9: -- @p_source nvarchar(5) Source-System (SSIS, T-SQL, ...)
10: -- @p_component nvarchar(128) Name der aufrufenden Komponente
11: -- @p_task nvarchar(128) Task-Name (z. B. SSIS-Task), optional
12: -- @p_entity nvarchar(128) Ziel-Entitaet, optional
13: -- @p_step nvarchar(max) Beschreibung des Arbeitsschritts
14: -- @p_description nvarchar(max) Zusatz-Beschreibung, optional
15: -- @p_fileId bigint Verweis auf [LL].[FileList].[Id], optional
16: -- @p_action nvarchar(100) Action-Label (Insert/Update/Delete/...)
17: -- @p_affectedRows int Anzahl bearbeiteter Datensaetze
18: -- @p_state nvarchar(100) processing / warning / success / error
19: -- @p_success bit 0 = processing/warning/error, 1 = success
20: -- ----------------------------------------------------------------------------
21: CREATE OR ALTER PROCEDURE [LL].[spInsertTrace]
22: @p_executionId AS int
23: ,@p_componentId AS int
24: ,@p_traceId AS int OUTPUT
25: ,@p_source AS nvarchar(5)
26: ,@p_component AS nvarchar(128)
27: ,@p_task AS nvarchar(128) = NULL
28: ,@p_entity AS nvarchar(128) = NULL
29: ,@p_step AS nvarchar(max)
30: ,@p_description AS nvarchar(max) = NULL
31: ,@p_fileId AS bigint = NULL
32: ,@p_action AS nvarchar(100) = NULL
33: ,@p_affectedRows AS int = NULL
34: ,@p_state AS nvarchar(100)
35: ,@p_success AS bit
36: AS
37: BEGIN
38: SET NOCOUNT ON;
39:
40: DECLARE @component AS nvarchar(128);
41: DECLARE @table AS TABLE ([Id] int);
42: DECLARE @message AS nvarchar(max);
43:
44: SET @component = OBJECT_SCHEMA_NAME(@@PROCID) + N'.' + OBJECT_NAME(@@PROCID);
45:
46: BEGIN TRY
47: -- Parameter-Pruefung
48: IF (@p_executionId IS NULL)
49: BEGIN
50: EXEC [dbo].[spRaiseError] N'The parameter ''p_executionId'' is NULL.', @component;
51: RETURN 0;
52: END;
53:
54: IF (@p_componentId IS NULL)
55: BEGIN
56: EXEC [dbo].[spRaiseError] N'The parameter ''p_componentId'' is NULL.', @component;
57: RETURN 0;
58: END;
59:
60: IF ([dbo].[fnIsNullOrEmpty](@p_source, 1) <> 0)
61: BEGIN
62: EXEC [dbo].[spRaiseError] N'The parameter ''p_source'' is either NULL or an empty string.', @component;
63: RETURN 1;
64: END;
65:
66: IF ([dbo].[fnIsNullOrEmpty](@p_component, 1) <> 0)
67: BEGIN
68: EXEC [dbo].[spRaiseError] N'The parameter ''p_component'' is either NULL or an empty string.', @component;
69: RETURN 1;
70: END;
71:
72: IF ([dbo].[fnIsNullOrEmpty](@p_step, 1) <> 0)
73: BEGIN
74: EXEC [dbo].[spRaiseError] N'The parameter ''p_step'' is either NULL or an empty string.', @component;
75: RETURN 1;
76: END;
77:
78: IF ([dbo].[fnIsNullOrEmpty](@p_state, 1) <> 0)
79: BEGIN
80: EXEC [dbo].[spRaiseError] N'The parameter ''p_state'' is either NULL or an empty string.', @component;
81: RETURN 1;
82: END;
83:
84: IF (@p_success IS NULL)
85: BEGIN
86: EXEC [dbo].[spRaiseError] N'The parameter ''p_success'' is NULL.', @component;
87: RETURN 1;
88: END;
89:
90: -- Zulaessige State/Success-Kombination pruefen
91: IF ((@p_success = 0 AND @p_state IN (N'success'))
92: OR (@p_success = 1 AND @p_state IN (N'processing', N'error')))
93: BEGIN
94: SET @message = CONCAT(N'Invalid state ''', @p_state, N''' for p_success = ''', CAST(@p_success AS nvarchar(100)), N'''.');
95: EXEC [dbo].[spRaiseError] @message, @component;
96: RETURN 1;
97: END;
98:
99: -- Trace-Datensatz schreiben
100: INSERT INTO [LL].[Trace]
101: (
102: [ExecutionId]
103: ,[ComponentId]
104: ,[Source]
105: ,[Component]
106: ,[Task]
107: ,[Entity]
108: ,[Step]
109: ,[Description]
110: ,[FileId]
111: ,[Action]
112: ,[AffectedRows]
113: ,[State]
114: ,[Success]
115: )
116: OUTPUT Inserted.[Id] INTO @table
117: VALUES
118: (
119: @p_executionId
120: ,@p_componentId
121: ,@p_source
122: ,@p_component
123: ,@p_task
124: ,@p_entity
125: ,@p_step
126: ,CASE WHEN @p_description IS NULL OR DATALENGTH(@p_description) = 0
127: THEN NULL ELSE @p_description END
128: ,@p_fileId
129: ,@p_action
130: ,@p_affectedRows
131: ,@p_state
132: ,@p_success
133: );
134:
135: SELECT @p_traceId = [Id] FROM @table;
136:
137: RETURN 0;
138: END TRY
139: BEGIN CATCH
140: THROW;
141: END CATCH;
142: END;
143: GO
144:
145: -- Beispiel-Aufruf
146: -- DECLARE @executionId AS int = 1;
147: -- DECLARE @componentId AS int = 1;
148: -- DECLARE @traceId AS int;
149: -- EXEC [LL].[spInsertTrace]
150: -- @p_executionId = @executionId
151: -- ,@p_componentId = @componentId
152: -- ,@p_traceId = @traceId OUTPUT
153: -- ,@p_source = N'T-SQL'
154: -- ,@p_component = N'test script'
155: -- ,@p_entity = N'[LL].[spInsertTrace]'
156: -- ,@p_step = N'[LL].[spInsertTrace] — Test'
157: -- ,@p_action = N'Insert'
158: -- ,@p_affectedRows = 55
159: -- ,@p_state = N'processing'
160: -- ,@p_success = 0;
161: -- SELECT * FROM [LL].[Trace] WHERE [Id] = @traceId;[LL].[spUpdateTrace]
1: -- ----------------------------------------------------------------------------
2: -- [LL].[spUpdateTrace] — aktualisiert einen bestehenden Trace-Datensatz
3: -- mit Description, Action, AffectedRows, State und Success.
4: -- ----------------------------------------------------------------------------
5: -- Parameter:
6: -- @p_traceId int Id des zu aktualisierenden Trace-Datensatzes
7: -- @p_description nvarchar(max) Beschreibung des Ergebnisses
8: -- @p_action nvarchar(100) Action-Label, optional
9: -- @p_affectedRows int Anzahl bearbeiteter Datensaetze
10: -- @p_state nvarchar(100) processing / warning / success / error
11: -- @p_success bit 0 = processing/warning/error, 1 = success
12: -- ----------------------------------------------------------------------------
13: CREATE OR ALTER PROCEDURE [LL].[spUpdateTrace]
14: @p_traceId AS int
15: ,@p_description AS nvarchar(max)
16: ,@p_action AS nvarchar(100) = NULL
17: ,@p_affectedRows AS int
18: ,@p_state AS nvarchar(100)
19: ,@p_success AS bit
20: AS
21: BEGIN
22: SET NOCOUNT ON;
23:
24: DECLARE @component AS nvarchar(128);
25: DECLARE @tempId AS int;
26: DECLARE @message AS nvarchar(max);
27:
28: SET @component = OBJECT_SCHEMA_NAME(@@PROCID) + N'.' + OBJECT_NAME(@@PROCID);
29:
30: BEGIN TRY
31: -- Parameter-Pruefung
32: IF (@p_traceId IS NULL)
33: BEGIN
34: EXEC [dbo].[spRaiseError] N'The parameter ''p_traceId'' is NULL.', @component;
35: RETURN 1;
36: END;
37:
38: IF (@p_success IS NULL)
39: BEGIN
40: SET @message = N'The parameter ''p_success'' is NULL.';
41: EXEC [dbo].[spRaiseError] @message, @component;
42: RETURN 1;
43: END;
44:
45: -- Zulaessige State/Success-Kombination pruefen
46: IF ((@p_success = 0 AND @p_state IN (N'success'))
47: OR (@p_success = 1 AND @p_state IN (N'processing', N'error')))
48: BEGIN
49: SET @message = CONCAT(N'Invalid state ''', @p_state, N''' for p_success = ''', CAST(@p_success AS nvarchar(100)), N'''.');
50: EXEC [dbo].[spRaiseError] @message, @component;
51: RETURN 1;
52: END;
53:
54: -- Existenz des Trace-Datensatzes pruefen
55: SELECT @tempId = [Id]
56: FROM [LL].[Trace]
57: WHERE [Id] = @p_traceId;
58:
59: IF (@tempId IS NULL)
60: BEGIN
61: SET @message = N'A record with [Id] = ''' + CAST(@p_traceId AS nvarchar(max)) + N''' could not be found.';
62: EXEC [dbo].[spRaiseError] @message, @component;
63: RETURN 1;
64: END;
65:
66: -- Trace-Datensatz aktualisieren
67: UPDATE [LL].[Trace]
68: SET
69: [Description] = CASE
70: WHEN (@p_description IS NULL OR DATALENGTH(@p_description) = 0)
71: AND ([Description] IS NULL OR DATALENGTH([Description]) = 0)
72: THEN NULL ELSE @p_description END
73: ,[Action] = @p_action
74: ,[AffectedRows] = @p_affectedRows
75: ,[State] = @p_state
76: ,[Success] = @p_success
77: WHERE [Id] = @p_traceId;
78:
79: RETURN 0;
80: END TRY
81: BEGIN CATCH
82: THROW;
83: END CATCH;
84: END;
85: GO[LL].[spUpdateTraceSuccess]
1: -- ----------------------------------------------------------------------------
2: -- [LL].[spUpdateTraceSuccess] — Convenience-Wrapper um spUpdateTrace fuer
3: -- den haeufigen Fall "Aktion erfolgreich beendet" (State = 'success',
4: -- Success = 1). Erspart das Setzen der beiden Felder bei jedem Aufruf.
5: -- ----------------------------------------------------------------------------
6: CREATE OR ALTER PROCEDURE [LL].[spUpdateTraceSuccess]
7: @p_traceId AS int
8: ,@p_description AS nvarchar(max)
9: ,@p_action AS nvarchar(100) = NULL
10: ,@p_affectedRows AS int
11: AS
12: BEGIN
13: SET NOCOUNT ON;
14:
15: EXEC [LL].[spUpdateTrace]
16: @p_traceId
17: ,@p_description
18: ,@p_action
19: ,@p_affectedRows
20: ,N'success'
21: ,1;
22: END;
23: GO[LL].[spInsertExecution]
Die folgende Prozedur ist nicht im ursprünglichen Beispiel ausführlich gezeigt worden, steht hier aber stellvertretend für alle übrigen Logging-Prozeduren: Wer ihren Aufbau verstanden hat, kann spInsertComponent, spUpdateComponent*, spUpdateTraceError und spInsertErrorException analog ableiten — der einzige Unterschied liegt in der Spalten-Belegung.
1: -- ----------------------------------------------------------------------------
2: -- [LL].[spInsertExecution] — Pattern-Beweis fuer die "uebrigen Procedures".
3: --
4: -- Strukturell identisch zu [LL].[spInsertTrace]: Parameter-Pruefung -> INSERT
5: -- -> Id-Rueckgabe per OUTPUT-Variable. Wer den Pattern verstanden hat, kann
6: -- spInsertComponent, spUpdateComponent*, spUpdateTraceError,
7: -- spInsertErrorException, spUpdateExecution analog ableiten — die
8: -- Spalten-Belegung ist die einzige Variante.
9: -- ----------------------------------------------------------------------------
10: CREATE OR ALTER PROCEDURE [LL].[spInsertExecution]
11: @p_executionId AS int OUTPUT
12: ,@p_process AS nvarchar(max)
13: ,@p_version AS int = NULL
14: AS
15: BEGIN
16: SET NOCOUNT ON;
17:
18: DECLARE @component AS nvarchar(128);
19: DECLARE @table AS TABLE ([Id] int);
20:
21: SET @component = OBJECT_SCHEMA_NAME(@@PROCID) + N'.' + OBJECT_NAME(@@PROCID);
22:
23: BEGIN TRY
24: IF ([dbo].[fnIsNullOrEmpty](@p_process, 1) <> 0)
25: BEGIN
26: EXEC [dbo].[spRaiseError] N'The parameter ''p_process'' is either NULL or an empty string.', @component;
27: RETURN 1;
28: END;
29:
30: INSERT INTO [LL].[Execution]
31: (
32: [Process]
33: ,[Start]
34: ,[User]
35: ,[Machine]
36: ,[Version]
37: ,[State]
38: ,[Success]
39: )
40: OUTPUT Inserted.[Id] INTO @table
41: VALUES
42: (
43: @p_process
44: ,GETUTCDATE()
45: ,SUSER_SNAME()
46: ,HOST_NAME()
47: ,@p_version
48: ,N'processing'
49: ,0
50: );
51:
52: SELECT @p_executionId = [Id] FROM @table;
53:
54: RETURN 0;
55: END TRY
56: BEGIN CATCH
57: THROW;
58: END CATCH;
59: END;
60: GOException Handling

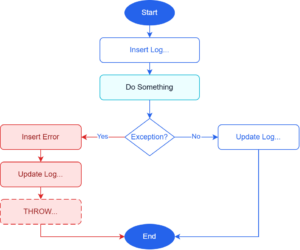

Um sicherzustellen, dass ein ETL-Prozess geordnet beendet und nicht ohne entsprechende Protokollierung hart abgebrochen wird, ist ein explizites Exception-Handling erforderlich. Geordnet bedeutet in diesem Fall, dass der Prozess eine ausgelöste Exception abfängt, ein UPDATE auf den jeweiligen Protokolldatensatz in den Tabellen [LL].[Execution], [LL].[Component] und [LL].[Trace] – sofern jeweils anwendbar – mit [State] = error und [Success] = 0 durchführt und die Exception in der Tabelle [LL].[Error] protokolliert. Das folgende Diagramm zeigt die grundlegende Systematik des Exception-Handlings:
![Flussdiagramm des Exception-Handlings: Start, Insert-Log mit State processing, Workload, Verzweigung bei Exception — Erfolgspfad aktualisiert auf success, Fehlerpfad schreibt nach [LL].[Error], setzt State error und reicht die Exception optional per THROW weiter.](https://sql.marcus-belz.de/wp-content/uploads/2026/06/041005-300x250.png)
Erst nach erfolgter Protokollierung kann der Prozess die Exception an den Aufrufer weiterreichen, so dass der aufrufende Prozess hart abgebrochen würde. Eine Weitergabe der Exception an den Aufrufer ist jedoch nicht erforderlich, wenn der Fehler protokolliert und die relevanten Protokolldatensätze mit [State] = error und [Success] = 0 aktualisiert wurden.
Das Exception-Handling ist mindestens auf der obersten Ebene der Ausführung eines ETL-Prozesses, der in der Tabelle [LL].[Execution] protokolliert wird, erforderlich.
Das nachfolgende Code-Beispiel zeigt ein Exception-Handling inklusive der Protokollierung in den Tabellen [LL].[Execution] und [LL].[Error] entsprechend des obigen Diagramms:
1: -- ----------------------------------------------------------------------------
2: -- Exception-Handling-Skelett: zeigt das vollstaendige Pattern aus
3: -- TRY/CATCH + Insert-Error + Update-Execution + THROW. Die Reihenfolge im
4: -- CATCH-Block ist entscheidend — erst protokollieren, dann THROW.
5: -- ----------------------------------------------------------------------------
6: -- Execution-Logging-Variablen
7: DECLARE @executionId AS int;
8: DECLARE @processName AS nvarchar(max);
9: DECLARE @version AS int;
10:
11: -- Error-Logging-Variablen
12: DECLARE @componentId AS int;
13: DECLARE @traceId AS int;
14: DECLARE @source AS nvarchar(5);
15: DECLARE @component AS nvarchar(128);
16: DECLARE @task AS nvarchar(128);
17: DECLARE @entity AS nvarchar(128);
18: DECLARE @step AS nvarchar(128);
19: DECLARE @state AS nvarchar(128);
20: DECLARE @success AS bit;
21:
22: -- Exception-Variablen (lowercase per Konvention)
23: DECLARE @error_message AS nvarchar(max);
24: DECLARE @error_number AS int;
25: DECLARE @error_line AS int;
26: DECLARE @error_state AS nvarchar(max);
27:
28: BEGIN TRY
29: -- Initialisierung der Execution-Logging-Variablen
30: SET @processName = N'Name of ETL-Process';
31: SET @version = 123;
32:
33: -- Initialisierung der Error-Logging-Variablen
34: SET @componentId = NULL;
35: SET @traceId = NULL;
36: SET @source = N'sql';
37: SET @component = N'Procedure Name';
38: SET @task = NULL;
39: SET @entity = N'Any Entity';
40: SET @step = N'Do something';
41:
42: EXEC [LL].[spInsertExecution] @executionId OUTPUT, @processName, @version;
43:
44: -- Workload (hier passiert die eigentliche ETL-Arbeit)
45: RAISERROR(N'Any Exception', 15, 1);
46:
47: SET @state = N'success';
48: SET @success = 1;
49: EXEC [LL].[spUpdateExecution] @executionId, @state, @success;
50: END TRY
51: BEGIN CATCH
52: SET @error_message = ERROR_MESSAGE();
53: SET @error_number = ERROR_NUMBER();
54: SET @error_line = ERROR_LINE();
55: SET @error_state = ERROR_STATE();
56:
57: SET @state = N'error';
58: SET @success = 0;
59:
60: IF @executionId IS NOT NULL
61: BEGIN
62: EXEC [LL].[spInsertErrorException]
63: @executionId
64: ,@componentId
65: ,@traceId
66: ,@source
67: ,@component
68: ,@task
69: ,@entity
70: ,@step
71: ,@error_number
72: ,@error_message
73: ,@error_line
74: ,@error_state;
75:
76: EXEC [LL].[spUpdateExecution] @executionId, @state, @success;
77: END;
78:
79: THROW;
80: END CATCH;Beispiel für die Protokollierung und das Exception-Handling in einem ETL-Prozess
Nach diesen Erläuterungen zu den Grundzügen des Exception-Handlings zeigt das folgende Diagramm das Exception-Handling eines einfachen, kompakten, aber vollständigen ETL-Prozesses:

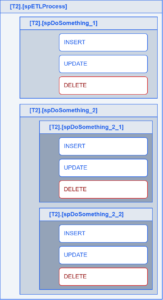

Dieses Beispiel zeigt die Protokollierung eines ETL-Prozesses, der ausschließlich über gespeicherte Prozeduren entwickelt wurde und aus fünf gespeicherten Prozeduren besteht. Die Einstiegsprozedur [T2].[spETLProcess] ruft die beiden Prozeduren [T2].[spDoSomething_1] und [T2].[spDoSomething_2] auf. Die erste simuliert und protokolliert jeweils ein INSERT-, UPDATE- und DELETE-Statement, während die zweite Prozedur zwei weitere Prozeduren [T2].[spDoSomething_2_1] und [T2].[spDoSomething_2_2] ausführt. Auch diese Prozeduren simulieren und protokollieren jeweils ein INSERT-, UPDATE- und DELETE-Statement. Während der Ausführung des DELETE-Statements in der Prozedur [T2].[spDoSomething_2_2] wird eine Exception ausgelöst, die zu einer geordneten Beendigung des ETL-Prozesses führt.
Da die Abbildung aller Prozeduren zu Wiederholungen führen würde, werden hier nur die Einstiegsprozedur [T2].[spETLProcess] und die Prozedur [T2].[spDoSomething_2_2] abgebildet.
[T2].[spETLProcess]
1: -- ----------------------------------------------------------------------------
2: -- [T2].[spETLProcess] — Beispiel-Einstiegs-Procedure des ETL-Prozesses.
3: -- Ruft zwei Worker-Procedures spDoSomething_1 und spDoSomething_2 auf
4: -- und protokolliert beide Aufrufe in [LL].[Trace].
5: -- ----------------------------------------------------------------------------
6: CREATE OR ALTER PROCEDURE [T2].[spETLProcess]
7: AS
8: BEGIN
9: SET NOCOUNT ON;
10:
11: -- Error-Variablen
12: DECLARE @error_message AS nvarchar(max);
13: DECLARE @error_number AS int;
14: DECLARE @error_line AS int;
15: DECLARE @error_state AS nvarchar(max);
16:
17: -- Logging-Variablen
18: DECLARE @component AS nvarchar(128);
19: DECLARE @task AS nvarchar(128);
20: DECLARE @source AS nvarchar(5);
21: DECLARE @step AS nvarchar(max);
22: DECLARE @entity AS nvarchar(max);
23: DECLARE @message AS nvarchar(max);
24:
25: DECLARE @traceId AS int;
26: DECLARE @componentId AS int;
27: DECLARE @executionId AS int;
28:
29: DECLARE @description AS nvarchar(max);
30: DECLARE @affectedRows AS int;
31: DECLARE @action AS nvarchar(100);
32: DECLARE @state AS nvarchar(100);
33: DECLARE @success AS bit;
34:
35: SET @message = NULL;
36: SET @description = NULL;
37: SET @affectedRows = 0;
38:
39: SET @component = OBJECT_SCHEMA_NAME(@@PROCID) + N'.' + OBJECT_NAME(@@PROCID);
40: SET @source = N'T-SQL';
41: SET @entity = N'[].[]';
42:
43: BEGIN TRY
44: -- Execution-Log oeffnen
45: EXEC [LL].[spInsertExecution] @executionId OUTPUT, N'ETL process', 123;
46:
47: -- Component-Log oeffnen
48: SET @step = N'Orchestrate ETL process';
49: SET @description = N'';
50: EXEC [LL].[spInsertComponent]
51: @executionId, @componentId OUTPUT, @source, @component, NULL, @entity, @step, @description;
52:
53: -- ----------------------------------------------------------------
54: -- Aufruf [T2].[spDoSomething_1]
55: -- ----------------------------------------------------------------
56: SET @task = NULL;
57: SET @step = N'Execute [T2].[spDoSomething_1]';
58: SET @action = N'execute';
59: SET @description = NULL;
60: SET @state = N'processing';
61: SET @success = 0;
62: EXEC [LL].[spInsertTrace]
63: @executionId, @componentId, @traceId OUTPUT
64: ,@source, @component, @task, @entity, @step, @description
65: ,NULL, @action, NULL, @state, @success;
66:
67: EXEC [T2].[spDoSomething_1] @executionId;
68:
69: EXEC [LL].[spUpdateTraceSuccess] @traceId, @description, @action, @@ROWCOUNT;
70:
71: -- ----------------------------------------------------------------
72: -- Aufruf [T2].[spDoSomething_2]
73: -- ----------------------------------------------------------------
74: SET @task = NULL;
75: SET @step = N'Execute [T2].[spDoSomething_2]';
76: SET @action = N'execute';
77: SET @description = NULL;
78: SET @state = N'processing';
79: SET @success = 0;
80: EXEC [LL].[spInsertTrace]
81: @executionId, @componentId, @traceId OUTPUT
82: ,@source, @component, @task, @entity, @step, @description
83: ,NULL, @action, NULL, @state, @success;
84:
85: EXEC [T2].[spDoSomething_2] @executionId;
86:
87: EXEC [LL].[spUpdateTraceSuccess] @traceId, @description, @action, @@ROWCOUNT;
88:
89: -- Component-Log schliessen
90: EXEC [LL].[spUpdateComponentSuccess] @componentId, @description;
91:
92: -- Execution-Log schliessen
93: SET @state = N'success';
94: SET @success = 1;
95: EXEC [LL].[spUpdateExecution] @executionId, @state, @success;
96: END TRY
97: BEGIN CATCH
98: SET @error_message = ERROR_MESSAGE();
99: SET @error_number = ERROR_NUMBER();
100: SET @error_line = ERROR_LINE();
101: SET @error_state = ERROR_STATE();
102:
103: IF @executionId IS NOT NULL
104: BEGIN
105: EXEC [LL].[spInsertErrorException]
106: @executionId, @componentId, @traceId, @source, @component
107: ,NULL, NULL, @step
108: ,@error_number, @error_message, @error_line, @error_state;
109:
110: IF @traceId IS NOT NULL EXEC [LL].[spUpdateTraceError] @traceId, @description;
111: IF @componentId IS NOT NULL EXEC [LL].[spUpdateComponentError] @componentId, @description;
112:
113: SET @state = N'error';
114: SET @success = 0;
115: EXEC [LL].[spUpdateExecution] @executionId, @state, @success;
116: END;
117: END CATCH;
118: END;
119: GO[T2].[spDoSomething_2_2]
1: -- ----------------------------------------------------------------------------
2: -- [T2].[spDoSomething_2_2] — Tiefste Worker-Procedure im Beispiel-Baum.
3: -- Wird von [T2].[spDoSomething_2] aufgerufen (siehe Diagramm 041007.png).
4: -- Simuliert ein INSERT, ein UPDATE und ein DELETE — beim DELETE wird eine
5: -- Exception ausgeloest, um das Exception-Handling-Pattern vorzufuehren.
6: -- ----------------------------------------------------------------------------
7: CREATE OR ALTER PROCEDURE [T2].[spDoSomething_2_2]
8: (
9: @p_executionId AS int
10: )
11: AS
12: BEGIN
13: SET NOCOUNT ON;
14:
15: -- Error-Variablen
16: DECLARE @error_message AS nvarchar(max);
17: DECLARE @error_number AS int;
18: DECLARE @error_line AS int;
19: DECLARE @error_state AS nvarchar(max);
20:
21: -- Logging-Variablen
22: DECLARE @component AS nvarchar(128);
23: DECLARE @task AS nvarchar(128);
24: DECLARE @source AS nvarchar(5);
25: DECLARE @step AS nvarchar(max);
26: DECLARE @entity AS nvarchar(max);
27: DECLARE @message AS nvarchar(max);
28:
29: DECLARE @traceId AS int;
30: DECLARE @componentId AS int;
31:
32: DECLARE @description AS nvarchar(max);
33: DECLARE @affectedRows AS int;
34: DECLARE @action AS nvarchar(100);
35: DECLARE @state AS nvarchar(100);
36: DECLARE @success AS bit;
37:
38: SET @message = NULL;
39: SET @description = NULL;
40: SET @affectedRows = 0;
41:
42: SET @component = OBJECT_SCHEMA_NAME(@@PROCID) + N'.' + OBJECT_NAME(@@PROCID);
43: SET @source = N'T-SQL';
44: SET @entity = N'[].[]';
45:
46: BEGIN TRY
47: IF (@p_executionId IS NULL)
48: BEGIN
49: SET @message = N'The parameter ''p_executionId'' is NULL.';
50: EXEC [dbo].[spRaiseError] @message, @component;
51: RETURN -1;
52: END;
53:
54: -- Component-Log oeffnen
55: SET @step = N'Do something';
56: SET @description = N'';
57: EXEC [LL].[spInsertComponent]
58: @p_executionId, @componentId OUTPUT, @source, @component, NULL, @entity, @step, @description;
59:
60: -- ----------------------------------------------------------------
61: -- INSERT (erfolgreich)
62: -- ----------------------------------------------------------------
63: SET @task = NULL;
64: SET @step = N'Insert data';
65: SET @action = N'insert';
66: SET @description = NULL;
67: SET @state = N'processing';
68: SET @success = 0;
69: EXEC [LL].[spInsertTrace]
70: @p_executionId, @componentId, @traceId OUTPUT
71: ,@source, @component, @task, @entity, @step, @description
72: ,NULL, @action, NULL, @state, @success;
73:
74: -- Hier wuerde ein INSERT-Statement stehen
75:
76: EXEC [LL].[spUpdateTraceSuccess] @traceId, @description, @action, @@ROWCOUNT;
77:
78: -- ----------------------------------------------------------------
79: -- UPDATE (erfolgreich)
80: -- ----------------------------------------------------------------
81: SET @task = NULL;
82: SET @step = N'Update data';
83: SET @action = N'update';
84: SET @description = NULL;
85: SET @state = N'processing';
86: SET @success = 0;
87: EXEC [LL].[spInsertTrace]
88: @p_executionId, @componentId, @traceId OUTPUT
89: ,@source, @component, @task, @entity, @step, @description
90: ,NULL, @action, NULL, @state, @success;
91:
92: -- Hier wuerde ein UPDATE-Statement stehen
93:
94: EXEC [LL].[spUpdateTraceSuccess] @traceId, @description, @action, @@ROWCOUNT;
95:
96: -- ----------------------------------------------------------------
97: -- DELETE (loest absichtlich eine Exception aus)
98: -- ----------------------------------------------------------------
99: SET @task = NULL;
100: SET @step = N'Delete data';
101: SET @action = N'delete';
102: SET @description = NULL;
103: SET @state = N'processing';
104: SET @success = 0;
105: EXEC [LL].[spInsertTrace]
106: @p_executionId, @componentId, @traceId OUTPUT
107: ,@source, @component, @task, @entity, @step, @description
108: ,NULL, @action, NULL, @state, @success;
109:
110: -- Hier wuerde ein DELETE-Statement stehen — kuenstlich ausgeloeste Exception:
111: RAISERROR(N'Exception in [T2].[spDoSomething_2_2]', 15, 1);
112:
113: EXEC [LL].[spUpdateTraceSuccess] @traceId, @description, @action, @@ROWCOUNT;
114:
115: -- Component-Log schliessen
116: EXEC [LL].[spUpdateComponentSuccess] @componentId, @description;
117: END TRY
118: BEGIN CATCH
119: SET @error_message = ERROR_MESSAGE();
120: SET @error_number = ERROR_NUMBER();
121: SET @error_line = ERROR_LINE();
122: SET @error_state = ERROR_STATE();
123:
124: IF @p_executionId IS NOT NULL
125: BEGIN
126: EXEC [LL].[spInsertErrorException]
127: @p_executionId, @componentId, @traceId, @source, @component
128: ,NULL, NULL, @step
129: ,@error_number, @error_message, @error_line, @error_state;
130:
131: IF @traceId IS NOT NULL EXEC [LL].[spUpdateTraceError] @traceId, @description;
132: IF @componentId IS NOT NULL EXEC [LL].[spUpdateComponentError] @componentId, @description;
133: END;
134:
135: THROW;
136: END CATCH;
137: END;
138: GODas folgende Skript enthält die Anweisung für die Ausführung des ETL-Prozesses. Um ein kompaktes Prozessprotokoll zu erhalten, werden vorher die Protokolltabellen geleert. Die abschließenden SELECT-Statements produzieren das eingangs gezeigte Ergebnis.
1: -- ----------------------------------------------------------------------------
2: -- Beispiel-Lauf: ETL-Prozess ausfuehren und das Protokoll auswerten.
3: --
4: -- Block 1 raeumt die Protokoll-Tabellen leer (TRUNCATE / DELETE + RESEED),
5: -- Block 2 startet den Beispiel-ETL-Prozess, Block 3 zeigt das Ergebnis.
6: -- Die SELECT-Statements liefern exakt die drei Result-Sets, die zu Beginn
7: -- des Artikels (Tabellen 041001, 041002, 041003) gezeigt werden.
8: -- ----------------------------------------------------------------------------
9:
10: -- 01: Protokoll-Tabellen leeren
11: TRUNCATE TABLE [LL].[Error];
12: TRUNCATE TABLE [LL].[Trace];
13: DELETE FROM [LL].[Component];
14: DELETE FROM [LL].[Execution];
15: DBCC CHECKIDENT (N'[LL].[Component]', RESEED, 0);
16: DBCC CHECKIDENT (N'[LL].[Execution]', RESEED, 0);
17:
18: -- 02: ETL-Prozess starten
19: EXEC [T2].[spETLProcess];
20:
21: -- 03: Protokoll auswerten
22: SELECT * FROM [LL].[Execution];
23: SELECT * FROM [LL].[Component];
24: SELECT * FROM [LL].[Trace];Fazit
ETL-Prozesse sind datengetriebene Prozesse. Werden Daten geliefert, die nicht erwartet werden, dann ist die Wahrscheinlichkeit hoch, dass in das Zielsystem entweder nicht alle Daten oder sogar falsche Daten geschrieben werden. Was in diesem Artikel nur beiläufig erwähnt wird: Auf der untersten Ebene der Protokollierung wird auch die Anzahl der betroffenen Datensätze protokolliert bzw. kann protokolliert werden. Die Kenntnis der Anzahl der erwarteten und tatsächlich verarbeiteten Datensätze ist ein gutes Indiz für den Erfolg oder Nicht-Erfolg eines ETL-Prozesses.
Damit unterstützt diese Vorgehensweise die Entwicklung robuster ETL-Prozesse, die auch eine Beurteilung der Datenqualität sicherstellt.
Was in der Software-Entwicklung ein Muss ist, wird bei der Entwicklung von ETL-Prozessen gerne vernachlässigt: ein explizites Exception-Handling. Das vorgestellte Exception-Handling stellt zunächst sicher, dass ein Prozess im Fehlerfall geordnet beendet wird. Wann aber liegt ein Fehler vor? Und muss ein Fehler tatsächlich immer zum Abbruch des Prozesses führen? In Verbindung mit der Kenntnis über die erwartete und tatsächlich verarbeitete Anzahl Datensätze kann eine echte Behandlung von Fehlern implementiert werden.
Die hier vorgestellte Vorgehensweise ist quasi eine Einladung, sich mehr mit den Daten und dem erwarteten Ergebnis zu befassen. Das Protokoll und insbesondere die Kenntnis über die verarbeiteten Datensätze unterstützen schon während der Entwicklung des ETL-Prozesses den Entwickler dabei, die Richtigkeit der Entwicklung beurteilen zu können.
Die vorgestellten Prozeduren stellen lediglich einen Werkzeugkasten für die Protokollierung bereit. Bei richtiger Anwendung produzieren sie ein les- und auswertbares Protokoll, das die Beurteilung der Korrektheit der Ausführung des ETL-Prozesses und der verarbeiteten Daten ermöglicht.
FAQ
Beide protokollieren Schritte eines Laufs, aber auf unterschiedlichen Granularitätsebenen. [LL].[Component] hält genau einen Datensatz pro aufgerufener Komponente (gespeicherte Prozedur, SSIS-Paket, Talend-Job) — also „welcher Baustein lief wann und mit welchem Status?“. [LL].[Trace] geht eine Ebene tiefer und protokolliert die einzelnen Aktionen innerhalb einer Komponente (typischerweise jedes INSERT, UPDATE und DELETE) samt der Anzahl betroffener Datensätze. Eine Komponente hat also in der Regel mehrere Trace-Einträge.
Das Schema LL („Logging Layer“) trennt die Protokoll-Infrastruktur sauber von den fachlichen Daten. Das hat praktische Vorteile: Berechtigungen lassen sich gezielt vergeben (etwa nur Schreibrecht auf LL für die ETL-Prozeduren), Aufbewahrung und Backup der Protokolle können getrennt gesteuert werden, und in Skripten ist sofort erkennbar, dass ein Objekt zur Protokollierung gehört. Außerdem kollidieren die Logging-Tabellen so nicht mit gleichnamigen fachlichen Tabellen.
Ja — das Pattern ist tool-neutral. Die Logging-Tabellen und der dreistufige Aufbau bleiben identisch; nur einige T-SQL-Spezifika werden ersetzt. Statt THROW reicht man die Exception in PL/pgSQL mit RAISE weiter, TRY/CATCH wird zum BEGIN … EXCEPTION WHEN OTHERS THEN … END-Block, und @@ROWCOUNT entspricht GET DIAGNOSTICS <var> = ROW_COUNT. Wer die Ausführungszeit einzelner Statements ohne eigene Trace-Tabelle messen möchte, kann ergänzend pg_stat_statements heranziehen.
SQL Server Audit und pgAudit sind datenbankseitige Auditing-Mechanismen: Sie protokollieren technische Ereignisse (Logins, DDL, Datenzugriffe) auf Server-Ebene, weitgehend unabhängig vom Anwendungs-Code. Das hier vorgestellte Pattern ist dagegen ein Anwendungs-Logging — es protokolliert die fachliche Sicht des ETL-Prozesses: welcher Lauf, welche Komponente, welche Aktion, wie viele Datensätze, Erfolg oder Fehler. Beides ergänzt sich; für die Frage „hat der ETL-Lauf fachlich das Richtige getan?“ ist das Anwendungs-Logging das passende Werkzeug.
Ein SSIS-Paket wird wie jede andere Komponente behandelt: Zu Beginn ruft es [LL].[spInsertComponent] auf (zum Beispiel aus einem Execute-SQL-Task oder einem Script-Task), führt seine Aufgaben aus und schließt mit [LL].[spUpdateComponentSuccess] bzw. im Fehlerfall mit [LL].[spUpdateComponentError] ab. Die zurückgegebene ComponentId wird über eine SSIS-Variable durchgereicht, damit nachgelagerte Trace-Aufrufe sie referenzieren können. So erscheint das Paket nahtlos neben den T-SQL-Komponenten im selben Protokoll.
Verwandte Artikel
Dieser Artikel ist Teil des ETL-Design-Pattern-Clusters:
- Datenqualität // Grundlagen der Typ-Konvertierung mit T-SQL
- Datenqualität in einem ETL-Prozess — die Wurzel der Artikelserie.
- Design Pattern // Architektur eines ETL-Prozesses — liefert das Schema T2, das im Beispiel dieses Artikels verwendet wird.
- Design Pattern // Sichere Typ-Konvertierung mit T-SQL
